Эта статья первоначально опубликована на сайте www.lrmled.com.
Традиционные оценки энергоэффективности освещения слишком сильно полагались на показатель «световая отдача источника света» (лм/Вт). Это привело к растрате ресурсов, перевернутым показателям энергоэффективности и безудержному световому загрязнению – и все это вызвано фиксацией на светоотдаче. Опираясь на теорию «адаптивной светоотдачи», в этой статье систематически анализируются шесть концептуальных заблуждений, лежащих в основе отраслевого консенсуса о том, что «более высокая светоотдача равна большей энергоэффективности»: логическое рассогласование, ошибки атрибуции, несоответствие переменных, неверные стандарты, обратная причинно-следственная связь и лечение симптомов, а не коренных причин. Путем интеграции передовых международных показателей и методов контроля светового загрязнения в документе предлагается заменить светоотдачу источника на «нормализованную плотность мощности (NPD)» в качестве основного показателя для оценки энергоэффективности, а также сместить критерий оценки качества освещения с «экстремальных параметров» на «адаптируемость к сцене». Это обеспечивает как теоретическую основу, так и практический путь для оценки энергоэффективности освещения и снижения светового загрязнения.
В светотехнической промышленности идея о том, что «более высокая светоотдача равна большей энергоэффективности», стала почти неоспоримой «аксиомой». Тендерные документы указывают это как обязательное требование, компании используют его как ключевой аргумент в пользу продажи, а дизайнеры рассматривают его как основной критерий при выборе продукта. Высокая светоотдача является синонимом энергоэффективности, что стимулирует ожесточенную «гонку за эффективность» во всем секторе.
Тем не менее, это, казалось бы, здравое утверждение на самом деле является величайшим концептуальным заблуждением в области энергоэффективности освещения.
Высокая светоотдача (лм/Вт) — это всего лишь параметр, показывающий, насколько эффективно источник света преобразует электрическую энергию в световую; это не эквивалентно ни энергоэффективности системы, ни фактической экономии энергии. Считать высокую светоотдачу «универсальной панацеей» для энергоэффективности отражает фундаментальное непонимание систем освещения. Теория «адаптивной светоотдачи» бросает вызов этому укоренившемуся мышлению, утверждая, что светоотдача является динамической переменной, зависящей от конкретной освещаемой сцены.

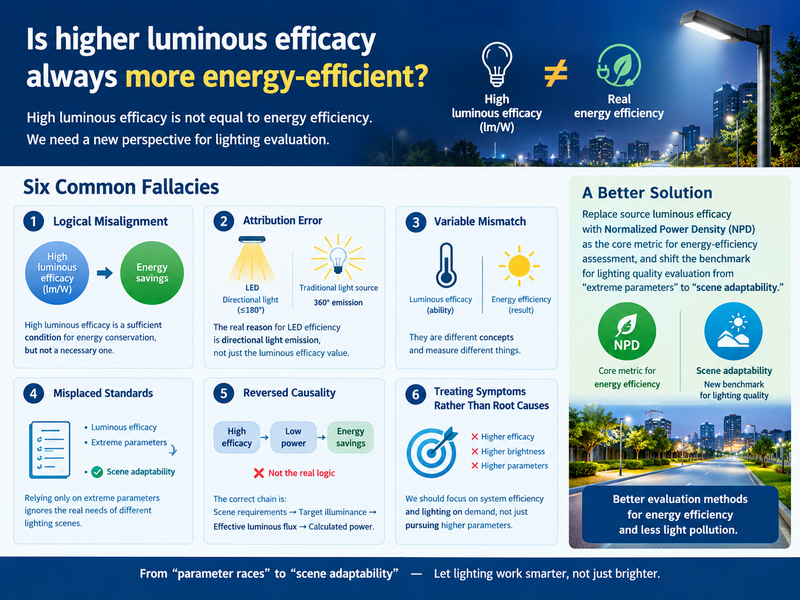

Эта статья систематически демонстрирует – по шести измерениям – что понятие «более высокая светоотдача равна большей энергоэффективности» является заблуждением. Оценка энергоэффективности освещения должна перейти от «эффективности компонентов» к «эффективной освещенности системы», а оценка качества освещения должна перейти от «гонки параметров» к «адаптируемости сцены».
*Логическое несовпадение: достаточное условие не является необходимым условием.
Первое заблуждение в идее о том, что «более высокая светоотдача равна большей энергоэффективности» заключается в фундаментальном логическом несоответствии.
Высокая светоотдача означает световой поток, производимый на ватт мощности (лм/Вт); он описывает способность, а именно, сколько света может излучаться на единицу мощности. Однако целью энергосбережения является сам результат: потребление наименьшего количества электроэнергии при сохранении визуальных требований.
Связь между ними очевидна: высокая светоотдача является достаточным условием энергосбережения (высокая эффективность → потенциал энергосбережения), но не необходимым условием (сбережение энергии ≠ требование высокой эффективности). Что еще более важно, в конкретных сценариях применения высокая светоотдача может фактически привести к неэффективности. Когда мощность источника света намного превышает фактические потребности сценария, избыточный световой поток необходимо сократить — например, за счет снижения мощности или добавления аксессуаров, блокирующих свет, — и этот процесс по своей сути влечет за собой потери эффективности. Теоретические преимущества высокой эффективности в значительной степени сводятся на нет необходимостью подавления избыточного света; вместо экономии энергии это приводит к увеличению светоотдачи.
Делать вывод об энергоэффективности светильников непосредственно на основе высокой светоотдачи — это логическая ошибка, которая ошибочно принимает следствие за причину. Логической цепочкой энергоэффективного освещения должна быть «требования сценария → целевая освещенность → эффективный световой поток → расчетная мощность», а не «высокая эффективность → низкая мощность → экономия энергии». В основе энергосбережения лежит «освещение по требованию», а не «неограниченное предложение».
*Ошибка атрибуции: суть энергоэффективности светодиодов заключается в «направленном излучении света», а не в «значении светоотдачи».
Второе заблуждение, касающееся идеи о том, что «более высокая светоотдача означает большую экономию энергии», связано с неверным объяснением причин, лежащих в основе эффективности светодиодов.
Хотя бесспорно, что светодиоды более энергоэффективны, чем традиционные источники света при одинаковой светоотдаче, существует существенное недоразумение относительно того, почему* это так. Основная причина, по которой светодиоды превосходят традиционные источники (такие как металлогалогенные или люминесцентные лампы), заключается в их характеристике направленного излучения: светодиоды обычно излучают свет под углом ≤180°, тогда как традиционные источники излучают свет под углом 360°. Поскольку светодиоды излучают направленный свет, коэффициент использования светильника может достигать 0,8–0,9 по сравнению с 0,4–0,5 для светильников, использующих другие источники света.
При использовании традиционных источников света на 360° не менее 30–40 % светового потока должно быть перенаправлено к целевой области через оптическую камеру; частые отражения приводят к огромным потерям из-за поглощения и рассеяния. Напротив, направленный характер светодиодов обеспечивает гораздо более высокий коэффициент использования светового потока. Следовательно, даже если светоотдача источников света идентична, использование светодиодов приводит к значительной экономии энергии по сравнению с традиционными источниками. Вывод очевиден: настоящим героем энергоэффективности светодиодов является «коэффициент использования» (CU), а не номинальное значение светоотдачи, полученное на основе лабораторных испытаний. Хотя светодиоды действительно более энергоэффективны при одинаковой светоотдаче, обратное не обязательно верно: высокая светоотдача не гарантирует автоматически экономию энергии. Приписывать энергосберегающее преимущество светодиодов исключительно «высокой светоотдаче» — это классический случай путаницы причины и следствия. В реальных сценариях применения такие факторы, как конструкция светораспределения светильника, метод установки и характеристики освещаемой поверхности, в совокупности определяют требуемую мощность; Световая отдача — лишь один из них, но не решающий.
*Несоответствие переменных: светоотдача является зависимой переменной сценария, а не константой.
Третье заблуждение в представлении о том, что «более высокая светоотдача означает большую экономию энергии», заключается в ошибочном принятии статических лабораторных параметров за универсальные константы.
«Номинальная светоотдача», измеренная в лаборатории, представляет собой статическое пиковое значение, полученное при 25°C и номинальном токе. Однако в реальных условиях светоотдача сильно колеблется в зависимости от сценария: повышение температуры перехода (Tj) вызывает резкое падение светоотдачи; при ШИМ или аналоговом диммировании эффективность изменяется нелинейно в зависимости от выходной мощности; добавление оптических аксессуаров, таких как рассеиватели, линзы или антибликовые решетки, может привести к потере эффективности от 15% до 40%; эффективность значительно варьируется в зависимости от цветовых температур и показателей цветопередачи; Факторы системного уровня, такие как эффективность источника питания и управление температурным режимом, также оказывают глубокое влияние на фактическую эффективность.
Будь то физическое управление освещением (линзы, отражатели, перегородки) или интеллектуальное затемнение (датчики света, таймеры, датчики присутствия), светоотдача меняется в зависимости от сценария. Это динамическая переменная, зависящая от освещенной среды; сценарий действует как независимая переменная, а светоотдача — как зависимая переменная. Попытка применить один лабораторный показатель к каждому сценарию бесполезна — это сродни пословице «пометить лодку, чтобы найти меч».
В основе теории «адаптированной светоотдачи» лежит признание того, что критерием оценки энергоэффективности освещения должна быть «световая отдача, основанная на сценариях». Это измеряет энергосберегающую ценность источника света в реальных условиях путем расчета произведения светоотдачи источника и коэффициента использования эффективного светового потока, а не полагаясь на эффективность устройства, измеренную изолированно в лаборатории.
*Стандартное смещение: плотность мощности должна быть единственным критерием для оценки энергоэффективности освещения.
Четвертое заблуждение в идее о том, что «более высокая светоотдача равна большей экономии энергии» заключается в фундаментальном несоответствии того, что оценивается.
При оценке светоотдачи основное внимание уделяется источнику света (самому устройству), тогда как при оценке энергоэффективности основное внимание уделяется системе (установке в целом). Рассматривать параметры источника света как основной показатель энергоэффективности системы — это сродни оценке экономии топлива автомобиля на основе «теплового КПД» двигателя, а не фактического «расхода топлива на 100 километров» — это одновременно абсурдно и ненаучно.
Окончательным критерием оценки энергоэффективности освещения должно быть: достижение минимально необходимой плотности мощности для конкретного сценария при соблюдении требований к качеству, таких как целевая освещенность, однородность и пределы ослепления. При выборе источника света единственным основанием для принятия решения является то, соответствует ли он потребностям освещения сценария при минимально возможной мощности системы. Минимально достижимая плотность мощности — единственный верный критерий измерения энергоэффективности.
В частности, нормализованная плотность мощности (NPD) должна быть принята в качестве основного показателя оценки. Его формула:
NPD = LPD/Eav = (ΣP/S)/Eav
Где ΣP — общая установленная мощность освещения (Вт), S — освещаемая площадь (м²), а Eav — средняя поддерживаемая освещенность площади (лк); единица измерения обычно выражается в Вт/(м²·100 лк).
NPD оценивает не «сколько света производит источник», а, скорее, «сколько эффективной освещенности получается на ватт электроэнергии» — это сама суть энергоэффективности освещения. Нормализуя различия в освещенности, он позволяет справедливо сравнивать различные сценарии с использованием единого стандарта; это показатель, который является более научным, справедливым и соответствует истинной природе энергоэффективности, чем просто светоотдача.
*Спутанная причина и следствие: высокая светоотдача приводит к световому загрязнению, а не к его устранению*
Пятое — и, возможно, наиболее игнорируемое — заблуждение в представлении о том, что «более высокая светоотдача равна большей энергоэффективности» заключается в том, что оно меняет местами причину и следствие, скрывая истинные причины светового загрязнения.
Что на самом деле вызывает световое загрязнение? Дело не в том, что низкая светоотдача требует чрезмерного количества светильников; совсем наоборот. Проблема возникает из-за ошибочного рассмотрения высокой светоотдачи как волшебного средства для экономии энергии – слепого стремления к более высокой эффективности и накопления люменов без учета реальных требований сценария – что приводит к распространению рассеянного, бесполезного света. При освещении дорог чрезмерное стремление к использованию высокоэффективных светильников без обеспечения точного распределения света приводит к тому, что огромное количество света распространяется за пределы дорожного покрытия в сторону неба и окружающих зданий. При освещении фасада здания слепое скопление мощных прожекторов для достижения «яркого эффекта» заставляет свет светить прямо в небо или проникать в окна жильцов. Между тем, светодиодные дисплеи высокой яркости и лайтбоксы, используемые для рекламы, непрерывно работают в ночное время, создавая постоянные световые завесы на горизонте города.
Логика этого «поклонения высокой эффективности» такова: более высокая эффективность означает большую яркость при той же потребляемой мощности; чем больше яркость, тем лучше; а большая яркость соответствует «экономии энергии». В рамках этой цепочки рассуждений сохранение энергии искажается до простого нагромождения яркости, а качество сводится к конкуренции за технические характеристики; Световое загрязнение является неизбежным результатом этого заблуждения.
Если направление неправильное, ускорение только отклонит вас от курса. Гордость за высокую эффективность и приравнивание высокой яркости к красоте являются именно техническими причинами роста светового загрязнения.
*Фундаментальное решение: от «создания светового загрязнения» к «контролю за пределами освещенности»*
Выявление основной причины светового загрязнения позволяет определить метод борьбы с ним.
Современные подходы к контролю светового загрязнения в основном направлены на устранение симптомов: регулирование углов установки для минимизации прямого восходящего света, использование таймеров для выключения определенных источников света поздно ночью и использование систем затемнения для регулировки яркости в зависимости от движения пешеходов и транспортных средств. Несмотря на свою эффективность, эти меры носят реактивный характер: они пытаются ограничить свет только после того, как он уже испустился.
Фундаментальное решение заключается в оценке качества освещения на основе «соответствующей эффективности» и установлении замкнутой логики источника: «генерация достаточного света, генерирование качественного света и эффективное использование света».
«Создание достаточного света» означает направление света точно на целевую область, чтобы свести к минимуму ненужные переливы; «генерация качественного света» предполагает выбор правильного спектра, цветовой температуры и свойств цветопередачи, а не слепую погоню за большим количеством люмен; а «эффективное использование света» означает динамическую корректировку мощности на основе сценария для достижения «освещения по требованию», а не «поставки на полную мощность». Вместе эти три элемента образуют полный логический цикл: сначала определяют, «сколько света необходимо», затем решают, «сколько света излучать», и, наконец, контролируют, «как этот свет используется». Уровень эффективности — это всего лишь технический параметр на промежуточном этапе, а не отправная точка и, конечно, не конечная цель. Высокая светоотдача и световое загрязнение — две стороны одной медали. Высокая эффективность сама по себе не является проблемой; Проблема заключается в игнорировании требований конкретной сцены, вызванном одержимостью только показателями эффективности. Правильно согласовав эффективность с применением — гарантируя, что освещение служит сцене, а не доминирует над ней — можно контролировать световое загрязнение в его источнике. Внедрение научных стратегий, которые используют сильные стороны и смягчают слабые стороны для действительно эффективного использования света, является фундаментальным путем к управлению ограничениями освещения.
Решение проблемы светового загрязнения требует «точного планирования» до того, как свет испустится, а не попыток «сдержать или перехватить» его впоследствии. Переход от простого «производства света» к «эффективному использованию света» представляет собой качественный скачок от «компонентно-ориентированного мышления» к «системному подходу».
*Примеры: как высокая светоотдача может подорвать экономию энергии и вызвать загрязнение окружающей среды*
Теорию необходимо проверять на практике. Следующие случаи наглядно демонстрируют, как одержимость светоотдачей может привести к увеличению потребления энергии и усугублению светового загрязнения.
Случай 1: Неправильное светораспределение при освещении проезжей части. Город выбрал высокоэффективные светодиодные светильники мощностью 200 лм/Вт для второстепенной дороги. Поскольку кривая светораспределения не была оптимизирована для узкой ширины дороги, более 50% светового потока выходило за пределы проезжей части. Значительное количество света было направлено на небо и окна жильцов, что вызвало жалобы на то, что «ночь ощущается как день». Напротив, использование светильников мощностью 150 лм/Вт с точным светораспределением на одном и том же участке дороги увеличило эффективный коэффициент использования светового потока с 0,5 до 0,8; это не только привело к большей экономии энергии, но и устранило жалобы, связанные с освещением. Высокоэффективные светильники не смогли сэкономить энергию и вместо этого создали световое загрязнение.
Случай 2: «Гонка световых вооружений» на фасадах зданий. Для освещения фасада городской достопримечательности использованы светодиодные прожекторы мощностью 200 лм/Вт. В погоне за «ошеломляющим эффектом» освещение намного превышало стандартные уровни освещенности; огромное количество света падал прямо в небо, создавая отчетливые световые лучи, что побудило местную обсерваторию назвать это место «основным источником светового загрязнения». После исправления — перехода на светильники мощностью 150 лм/Вт, подходящие для данной настройки, а также оптимизации углов проецирования и управления временем — освещенность упала до разумного уровня, потребление энергии снизилось на 35%, а световые лучи исчезли. В неподходящих условиях высокая светоотдача действовала как усилитель светового загрязнения. Пример 3: Первые автомобильные фары. Правила предписывали проводить четкую границу света и темноты, чтобы предотвратить блики. Целью в то время было максимизировать яркость ниже этого нормативного ограничения. Несмотря на ограничения по защите от бликов, диаграмма направленности была фиксированной - обычно «низкая слева, высокая справа» - и не могла адаптироваться к меняющимся сценариям; по сути, оставалось соревнование в том, кто сможет обеспечить наибольшую яркость на фиксированной трассе. Не имея возможности точно контролировать отдельные световые лучи, инженерам приходилось увеличивать «общий световой поток», чтобы компенсировать неравномерное распределение света (например, темные зоны по краям). С появлением теории «эффективности адаптивного освещения» логика изменилась: общая яркость должна быть достаточной; Ключ заключается в том, чтобы точно направить свет туда, где он больше всего необходим в данный момент (например, на внутреннюю часть поворота или ноги пешехода), при этом полностью маскируя области, где свет нежелателен (например, окна встречных транспортных средств).
Таким образом, значение эффективности адаптивного освещения заключается не в отказе от самой «яркости», а в прекращении эпохи «грубого освещения» (простого нагромождения компонентов) и открытии новой эры «алгоритмического освещения».
Эти три случая наглядно демонстрируют, что высокая светоотдача не гарантирует экономию энергии; и наоборот, из-за чрезмерного освещения и неправильного распределения света это может фактически способствовать световому загрязнению. Энергосбережение и предотвращение светового загрязнения, по сути, являются двумя сторонами одной медали: обе требуют подхода, основанного на «адаптивности сценариев», а не на «фетишизме параметров».
*Вывод: переход от «компонентно-ориентированного мышления» к «системному мышлению»*
Основываясь на шести пунктах анализа и приведенных выше тематических исследованиях, мы можем сделать следующие четкие выводы:
Во-первых, высокая светоотдача является достаточным условием энергосбережения, но не необходимым. Прямой вывод об энергоэффективности продукта на основе высокой светоотдачи является логической ошибкой, которая ошибочно принимает следствие за причину.
Во-вторых, преимущество светодиодов в энергосбережении обусловлено высоким коэффициентом использования, обеспечиваемым направленным излучением света, а не самим значением светоотдачи. Неверное определение причины приводит к отклонениям в траекториях технологического развития.
В-третьих, светоотдача — это динамическая переменная, зависящая от сценария; номинальные значения, полученные в ходе лабораторных испытаний, не могут отразить сложность реальной среды. Сценарий выступает в качестве независимой переменной, а светоотдача — в качестве зависимой переменной.
В-четвертых, конечным критерием энергоэффективного освещения должно быть достижение минимальной плотности мощности, необходимой для конкретного сценария, при условии, что требования к качеству сценария соблюдаются. Нормализованная плотность мощности (NPD) должна заменить светоотдачу источника света (лм/Вт) в качестве основного показателя производительности. В-пятых, основной причиной светового загрязнения является не низкая светоотдача сама по себе, а, скорее, слепое стремление к высокой яркости и освещенности, подпитываемое одержимостью показателями эффективности, в сочетании с неспособностью адаптировать освещение к конкретным контекстам. Когда направление неверное, большая «эффективность» просто приводит к большему загрязнению.
В-шестых, фундаментальное решение проблемы светового загрязнения заключается в оценке качества освещения на основе «эффективности, соответствующей контексту» и установлении логического цикла «генерации достаточного количества света, генерации качественного света и эффективного использования света». Эффективность освещения должна соответствовать сценарию применения, а не диктоваться им, а пределы светоотдачи должны контролироваться у источника.
Истинная суть энергосбережения и контроля светового загрязнения в освещении заключается не в бесконечном «увеличении предложения» (наращивании люменов), а именно в «ограничении потребления» (распределении света в соответствии с потребностями). Высокая светоотдача — это «полезное лекарство», но не «окончательное лекарство»: это отправная точка, а не финишная черта. Истинное решение — это системный подход, сочетающий высокоэффективные светодиодные источники, точное управление освещением, интеллектуальное затемнение и адаптацию к конкретному сценарию.
Фокус отрасли должен сместиться с достижения экстремальных параметров для отдельных компонентов на оптимизацию общей энергоэффективности и качества освещения всей системы в рамках конкретных сценариев. Это представляет собой фундаментальную трансформацию: переход от «локальной оптимизации» к «глобальной оптимизации», от «компонентно-ориентированного мышления» к «системному мышлению» и от простого «производства света» к «эффективному использованию света».
Световая отдача определяет, «сколько света производится», плотность мощности определяет, «сколько электроэнергии потребляется», а адаптация сценария определяет, «насколько эффективно используется свет». Оценки энергосбережения должны быть сосредоточены на потреблении, а не на производственных мощностях; борьба со световым загрязнением должна быть сосредоточена на эффективном освещении, а не на общей светоотдаче. Достижение минимально возможной плотности мощности и точного распределения света при соблюдении требований сценария — единственный верный путь к эффективному энергосбережению и контролю светового загрязнения.
